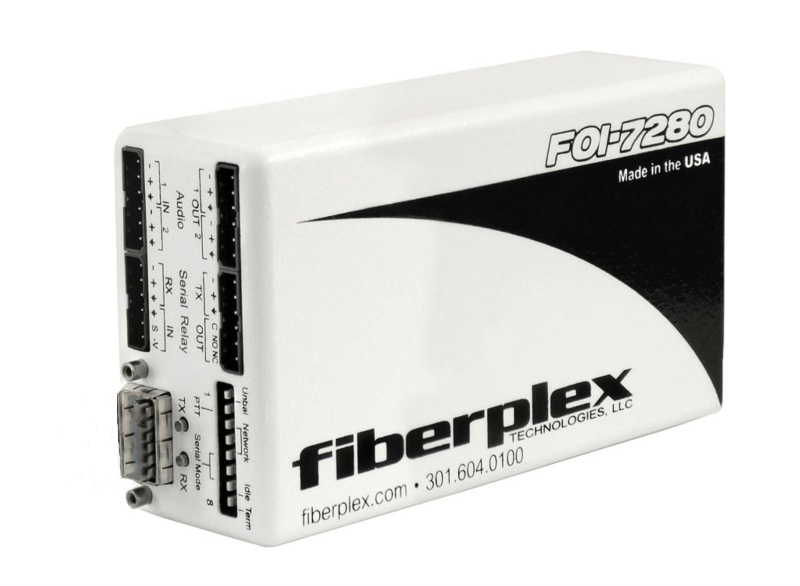

Mil. Stereo Audio med serie och kontakt data via fiberlänk



För militara applikationer med extra hållbart låda i stål. Stereo Audio med serie och kontakt data via fiberlänk, via punkt till punkt, en till många eller som en slinga.

Exklusive kraftaggregat

Exempel Punkt till punkt, bidirektionell förbindelse mellan alla signaler

En till många eller Broadcast, en enhet master och skickar information till slavarna

Intercom / Slinga, en enhet master och sätter klocka och uppdateringsfrekvens, alla slavar kan sända data till master som sänder ut de samlade datat tillbaka till slavarna.

Typiska applikationer

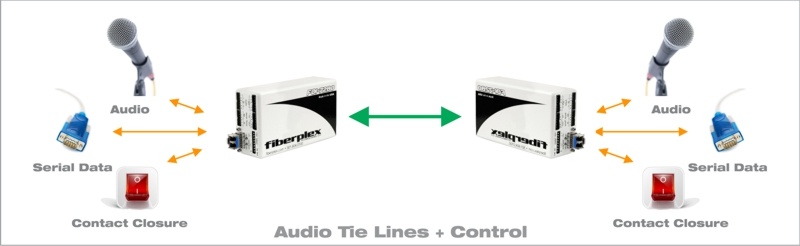

Audio med styrning

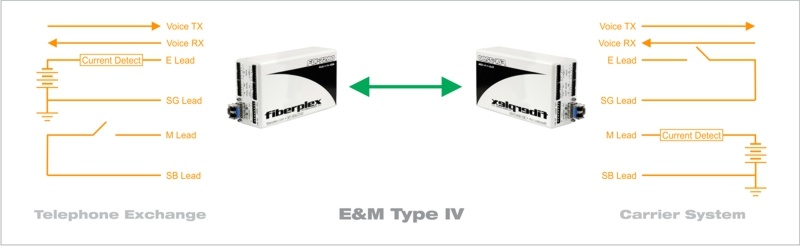

E&M signalering är utvecklad av Bell Labs för komunikation mellan telefonväxlar

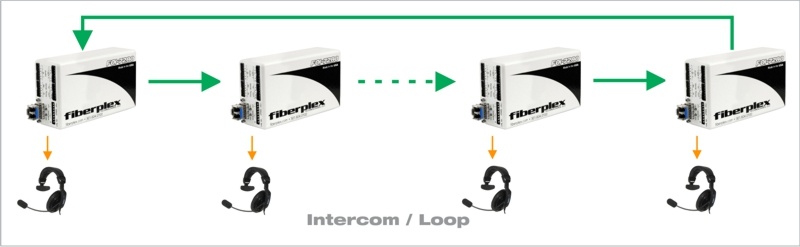

Intecom / Slinga

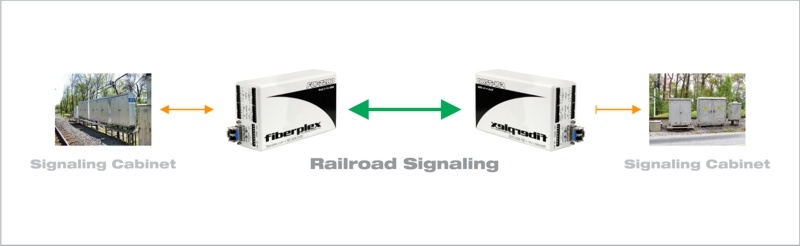

Signalsystem för Järnväg

Speciafikationer

Audio Stereo in och ut balanserat alternativt obalanserat

  • DC upp till +/- 7V när man vill att signal från spänningssensor skickas vidare
  • Vid obalanserat läge in förstärks signalen 6dB för att motsvara balanserad signal
  • Vid 24 bit/96kHz 20 Hz till 25 kHz +/- 0,5dB
  • Förvrängning vid +4dBu 1kHz 0.015%
  • Brusnivå -80 dBu
  • Ingång max 7Vrms i 2kohm
  • Utgång max 7Vrms med 150ohm impedans
  • Ingången kan aktiveras via en switch PTT Push To Talk
  • Fördröjning ingång till utgång 1260µs

Seriel signal

  • RS-422 / RS-485 upp till 1Mbps valbart om man vill använda termineringmotstånd
  • RS-232 upp till 1MBps

Digital signal

  • En signal in aktiveras genom slutning
  • En omkopplande signal ut

SFP skall följa MSA specifikationen och kunna köras i 346Mbps, model med datahastighet 0,266 – 1,15Gbps är lämplig

En version utan SFP och två förkonfigurerade modeller finns som varianter

  • Hölje stål
  • Spänning via högkvalitets Lemo™ kontakt
  • 4x Phoenix™ quick connect  6 pol används för analogt och digitalt data
  • 114x37x65mm 0,9kg
  • Arbetstemperatur 5 – 40°C

Kontakta oss för mer information och prisuppgift
