Uttagslister

Uttagslist

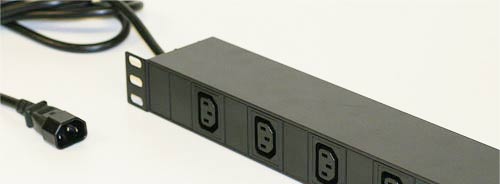

Uttagslist för IEC320-C13

Skydda er utrustning, utrymmeseffektivisera och kostnadseffektivisera värdefulla lokaler i serverhallar, serverskåp m m. Inte minst, tag kontroll över strömförbrukningen! Välj att enkelt anpassa era uttagslister efter era specifika behov. Rent och snyggt med allt det ni behöver med vår nya uttagslists-konfigurator.

Konfigurera uttagslister efter era behov

Racktech erbjuder ett stort urval av uttagslister för IEC320-C13-uttag. Välj mellan stående eller liggande montage med alla tänkbara anslutningar mot den strömförsörjning ni har. Varje enhet är försedd med två meter anslutningskabel och tar bara en HE (Höjdenhet) i racket.

IEC320-C14, C20, 60309 eller DIN49440?

Varje uttagslist finns också att få med flertalet olika intag (anslutningsdon). Lägg märke till varje kontakts strömbegränsningar. Lägst kapacitet finns i IEC320-C13 (hane) och C14 (hona) som är den 3-poliga kontakt som återfinns i skärmar och datorer. Dessa kontaker klarar 10 ampere. DIN49440 (hane) och 41 (hona) i sin tur är den vanligaste kontakten och klarar 16 ampere. Slutligen finns IEC60309 i två versioner: 16 ampere och 32 ampere (blå-handske) samt en 3-fasmodell som klarar 3×32 ampere och har den röda handsken.

Beskrivning
6xIEC320-C13 uttag, 1xIEC320-C14 10A intag, 19″produktblad
6xIEC320-C13 uttag, 1xIEC60309 16A intag, 19″produktblad
6xIEC320-C13 uttag, 1xDIN49441 (schuko) 16A intag, 19″produktblad
6xIEC320-C13 uttag, 1xIEC320-C20 16A intag, 19″produktblad
10xIEC320-C13 uttag, 1xIEC320-C14 16A intag, 19″produktblad
10xIEC320-C13 uttag, 1xIEC60309 16A intag, 19″produktblad
10xIEC320-C13 uttag, 1xIEC320-C20 16A intag, 19″produktblad
14xIEC320-C13 uttag, 1xIEC60309 16A intag, 19″produktblad
14xIEC320-C13 uttag, 1xDIN49441 (schuko) 16A intag, 19″produktblad
14xIEC320-C13 uttag, 1xIEC320-C20 16A intag, 19″produktblad
18xIEC320-C13 uttag, 1xIEC60309 32A intag, 654,5 mmproduktblad
18xIEC320-C13 uttag, 1xIEC60309 3x32A 3-fas intag, 654,5 mmproduktblad
26xIEC320-C13 uttag, 1xIEC60309 32A intag, 888,5 mmproduktblad
26xIEC320-C13 uttag, 1xIEC60309 3x32A 3-fas intag, 888,5 mmproduktblad
34xIEC320-C13 uttag, 1xIEC60309 32A intag, 1122,5 mmproduktblad
34xIEC320-C13 uttag, 1xIEC60309 3x32A 3-fas intag, 1122,5 mmproduktblad
42xIEC320-C13 uttag, 1xIEC60309 32A intag, 1356,5 mmproduktblad
42xIEC320-C13 uttag, 1xIEC60309 3x32A 3-fas intag, 1356,5 mmproduktblad

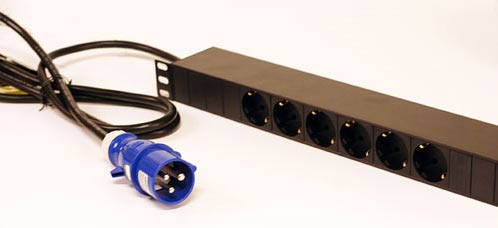

Uttagslist med DIN49440

Racktech erbjuder ett stort urval av uttagslister med DIN49440-uttag . Välj mellan stående eller liggande montage med alla tänkbara anslutningar mot den strömförsörjning ni har. Varje enhet är försedd med två meter anslutningskabel och tar bara en HE (Höjdenhet) i racket.

IEC320-C14, C20, 60309 eller DIN49440?

Varje uttagslist finns också att få med flertalet olika intag (anslutningsdon). Lägg märke till varje kontakts strömbegränsningar. Lägst kapacitet finns i IEC320-C13 (hane) och C14 (hona) som är den 3-poliga kontakt som återfinns i skärmar och datorer. Dessa kontaker klarar 10 ampere. DIN49440 (hane) och 41 (hona) i sin tur är den vanligaste kontakten och klarar 16 ampere. Slutligen finns IEC60309 i två versioner: 16 ampere och 32 ampere (blå-handske) samt en 3-fasmodell som klarar 3×32 ampere och har den röda handsken. Dubbelkolla gärna vad ni behöver genom att ladda ner produktbladen.

Beskrivning
6xDIN49440 uttag, 1xIEC60309 16A intag, 19″produktblad
6xDIN49440 uttag, 1xDIN49441 16A intag, 19″produktblad
6xDIN49440 uttag, 1xIEC320-C20 16A intag, 19″produktblad
9xDIN49440 uttag, 1xIEC60309 16A intag, 19″produktblad
8xDIN49440 uttag, 1xDIN60309 16A intag, överbel.skydd, 19′produktblad
9xDIN49440 uttag, 1xIEC320-C20 16A intag, 19″produktblad
9xDIN49440 uttag, 1xDIN49441 16A intag, 19′produktblad
9xDIN49440 uttag, 1xIEC320-C20 16A intag, 19”produktblad
12xDIN49440 uttag, 1xIEC60309 16A intag, 644 mmproduktblad
12xDIN49440 uttag, 1xDIN49441 16A intag, 644 mproduktblad
12xDIN49440 uttag, 1xIEC320-C20 16A intag, 644 mmproduktblad
16xDIN49440 uttag, 1xDIN60309 32A intag, strömbrytare, 971mmproduktblad
18xDIN49440 uttag, 1xIEC60309 16A intag, 902 mmproduktblad
18xDIN49440 uttag, 1×49441 16A intag, 902 mmproduktblad
18xDIN49440 uttag, 1xIEC320-C20 16A intag, 902 mmproduktblad
24xDIN49440 uttag, 1xIEC60309 32A intag, 1210 mmproduktblad
24xDIN49440 uttag, 1xIEC60309 3x32A 3-fas intag, 1210 mmproduktblad
30xDIN49440 uttag, 1xIEC60309 32A intag, 1468 mmproduktblad
30xDIN49440 uttag, 1xIEC60309 3x32A 3-fas intag, 1468 mmproduktblad
36xDIN49440 uttag, 1xIEC60309 32A intag, 1726 mmproduktblad
36xDIN49440 uttag, 1xIEC60309 3x32A 3-fas intag, 1726 mmproduktblad
42xDIN49440 uttag, 1xIEC60309 32A intag, 1984 mmproduktblad
42xDIN49440 uttag, 1xIEC60309 3x32A 3-fas intag, 1984 mmproduktblad

Energybox

Moderna serverrum kräver maximal serverkraft. För att möta detta behov ser vi idag alltfler servrar utvecklade i dimensionen 1 HE, då detta möjliggör placering av över 40 servrar i ett skåp. För att tillhandahålla så säker kraft som möjligt har dessutom många servrar utrustats med redundanta nätdelar, dvs servrarna har en eller två nätdelar i reserv om den första fallerar.

Om alla dessa nätuttag kopplades på en och samma fas i ett skåp, så skulle en enda nätdels krasch släcka hela skåpet. Lösningen på problemet är en individuellt säkrad uttagslist, Energybox – en uttagslist där varje uttag har sin egen säkring. Vår Energybox finns i sex olika konfigurationer med olika säkringsuppsättning och alternativ enfas eller trefas. Allt för att minimera felkällor i systemet.

Art.nr.UttagMatningMatning 2
7480VA15 st MG5 x 10A
7480VA26 st MG6 x 10A
7480VA36 st MG4 x 6A
7480VA46 st MG6 x 6A
7480VA53+33 x 10A3 x 10A
7480VA6*011 x 10A11 x 10A
* 22 st IEC320 matningar, MG = Merlin Gerin

Redundant uttagslist

Automatväxel för redundant strömförsörjning med övervakning

Automatväxeln eller ATS (Automatic transfer switch) som den också brukar kallas, växlar automatiskt in en sekundär strömkälla om den primära skulle få avbrott. Detta är mycket användbart tillsammans med känsligare datautrustning som därmed aldrig behöver tas ur drift för att service skall göras på en UPS eller riskera att stängas av om en av strömkällorna skulle slås ut. Ett prisvärt sätt att ge redundant strömförsörjning till utrustning som inte begåvats med detta från start.

Larm via extern port och serieport

Även från den icke övervakningsbara går det att hämta data samt sätta vissa larm. Larmen ges via ljud och lysdioder från enheten och status kan avläsas via serieporten. Det är fullt möjligt att koppla exempelvis en terminalserver (exempelvis Tibbo 24-0594) för att nå serieporten också via Internet.

  • Switchar automatisk mellan sekundär och primär port (10<16ms)
  • Bevakning av total last, spänning in/ut, aktiv port, funktionall status
  • Larm vid överbelastning, spänningsbortfall, gränsvärde kan sättas för max ström
  • Larm via ljud/ljus på enheten
8xC13/2xC20 uttag, 2xIEC320-C20 16A intag, 19″
8xC13/2xC20 uttag, 2xIEC320-C20 2m kabel, 16A intag, 19″
8xC13/2xC20 uttag, 2xIEC60309 2m kabel, 16A intag, 19″
1xC20 2m kabel uttag, 2xIEC320-C19 2m kabel, 16A intag, 19″
1xIEC60309 2m kabel uttag, 2xIEC60309 2m kabel 16A intag 19″
16xC13/4xC19 uttag, 2xIEC60309 2m kabel, 32A intag, 19″
2xIEC60309 uttag, 1xIEC60309 2m kabel, 32A intag, 19″ 2HE
2xIEC60309 uttag, 2xIEC60309 2m kabel, 32A intag, 19″ 2HE
2xIEC60309 uttag, 2xIEC320-C19 2m kabel, 32A intag, 19″ 2HE

Välkommen att kontakta oss för mer information!
